シーケンス図は、システムやアプリケーションの動作を視覚的に表現するための重要なツールです。
しかし、ゼロから作成しようとすると、オブジェクトを揃えたり、全体の体裁を整えたりするのに手間と時間がかかりますよね。
この記事ではCacooを活用して、簡単かつスムーズにシーケンス図を作成する方法を紹介します。
目次
シーケンス図とは？
シーケンス図は、UML（統一モデリング言語）の一種で、システム内のオブジェクトやコンポーネント間のやり取りを時系列で表現する図です。プロセスの流れやメッセージのやり取りを視覚的に示し、システムの動作を理解しやすくします。
誰がどのタイミングで何をするのか、さらにはどの業務にどのくらいの時間がかかっているのかを直感的に表現できるため、以下のような目的で使われます。
- システムの要件や設計を視覚化する
- チーム間でのコミュニケーションを円滑にする
- テストシナリオや仕様の確認
シーケンス図を活用することで、システムの動作や業務の流れを直感的に理解しやすくなり、プロジェクトの成功につながります。詳しくはこちらのブログをご参照ください。
シーケンス図とは？書き方やツールを初心者でも分かるように紹介 | Cacooブログ
シーケンス図とは「プログラムの処理の流れや概要」を設計する際に使われます。オブジェクト指向のソフトウェア設計においては、グローバルスタンダー…
cacoo.comCacooでシーケンス図を作成してみよう
それでは、実際にCacooを使ってシーケンス図を作成する手順を見ていきましょう。
テンプレートの使い方
テンプレートを活用すれば、作業にかかる時間を大幅に削減できるだけでなく、見やすくきれいな図を作成できます。
- テンプレートは以下の2か所から新規作成が可能です。
・ダッシュボード：メニュー「＋新しい図を作成」の右にある「テンプレート」を押す
・エディター：左のメニューバーから「テンプレート」を選択 - テンプレートの検索窓で「シーケンス図」とキーワードを入力します。

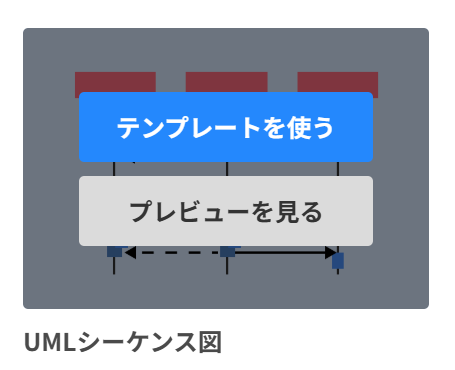

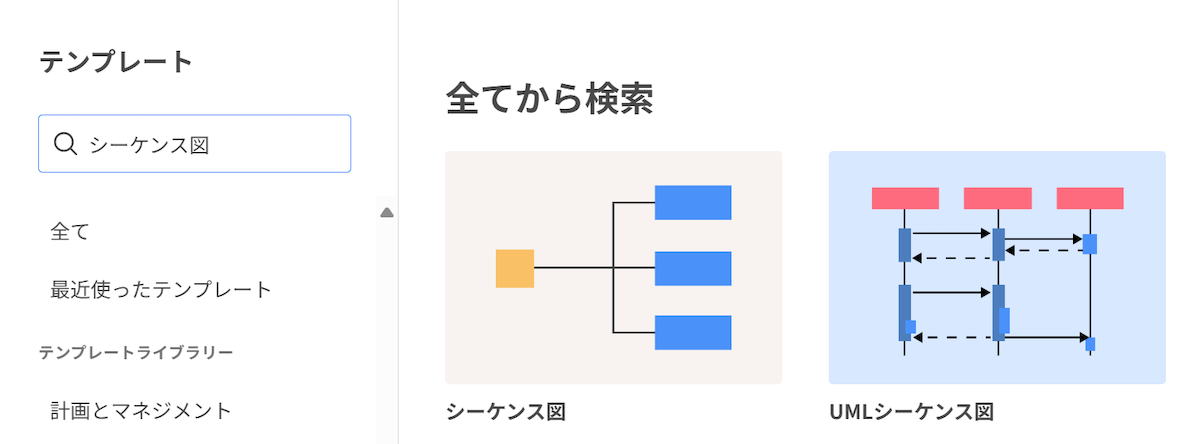

- 「シーケンス図」と「UMLシーケンス図」が用意されていますので、使用したいテンプレートを選択し、「テンプレートを使う」を押すと、テンプレートがシートに挿入されます。

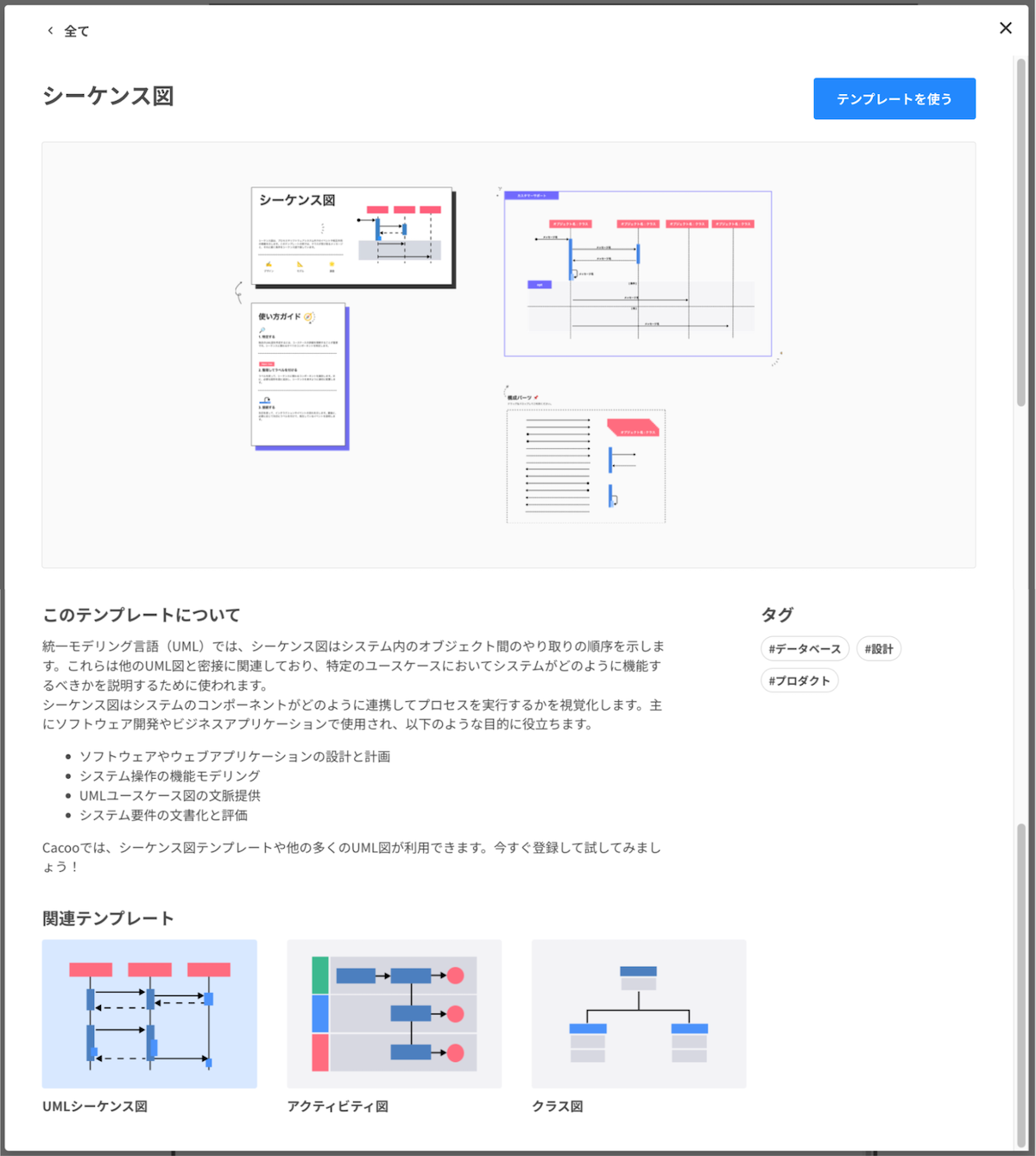

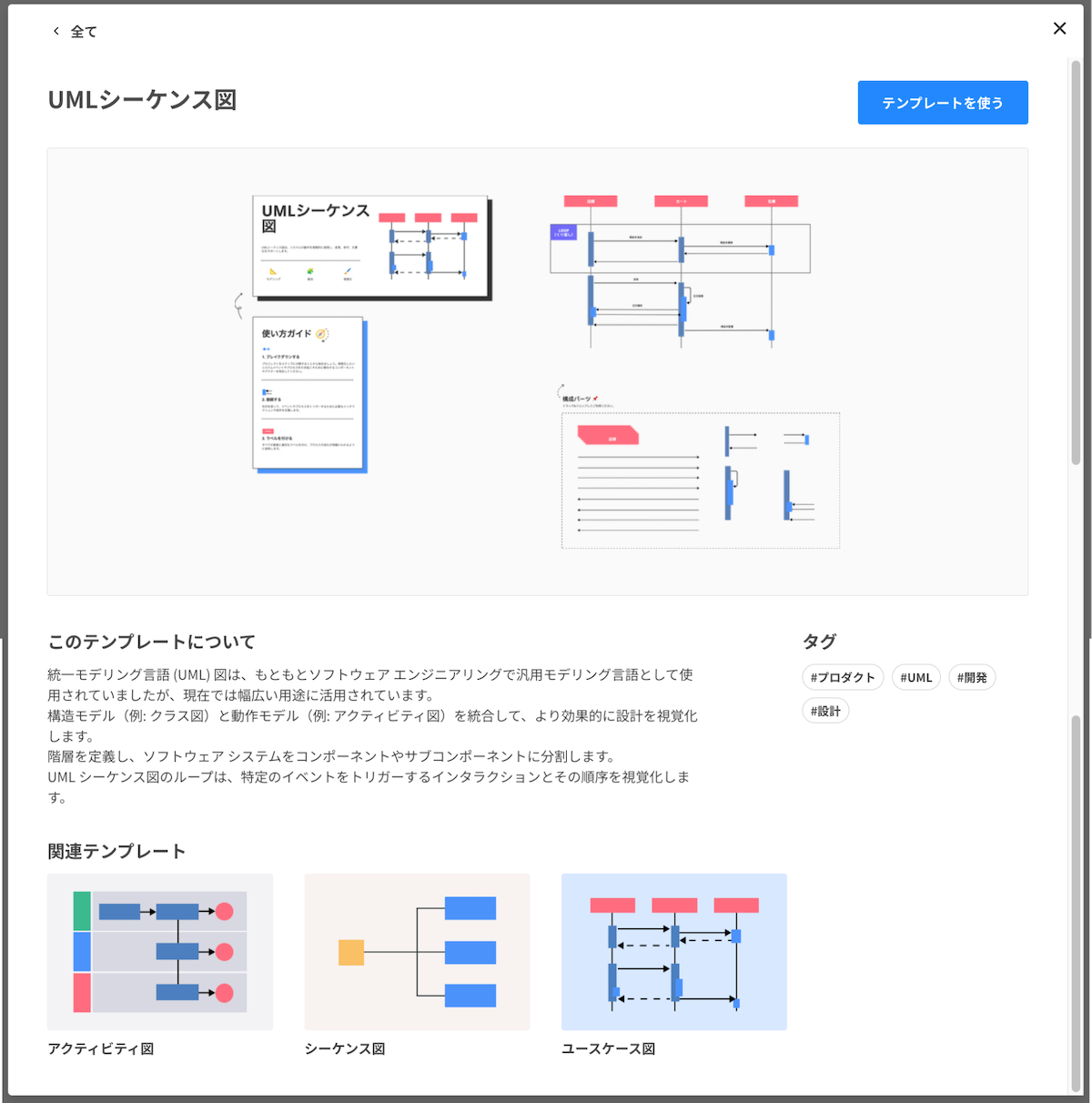

テンプレートプレビュー機能
それぞれのテンプレートは、シートに挿入する前にプレビューの確認ができます。テンプレートの説明や関連テンプレートも表示されるため、ぜひご活用ください。
構成パーツについて

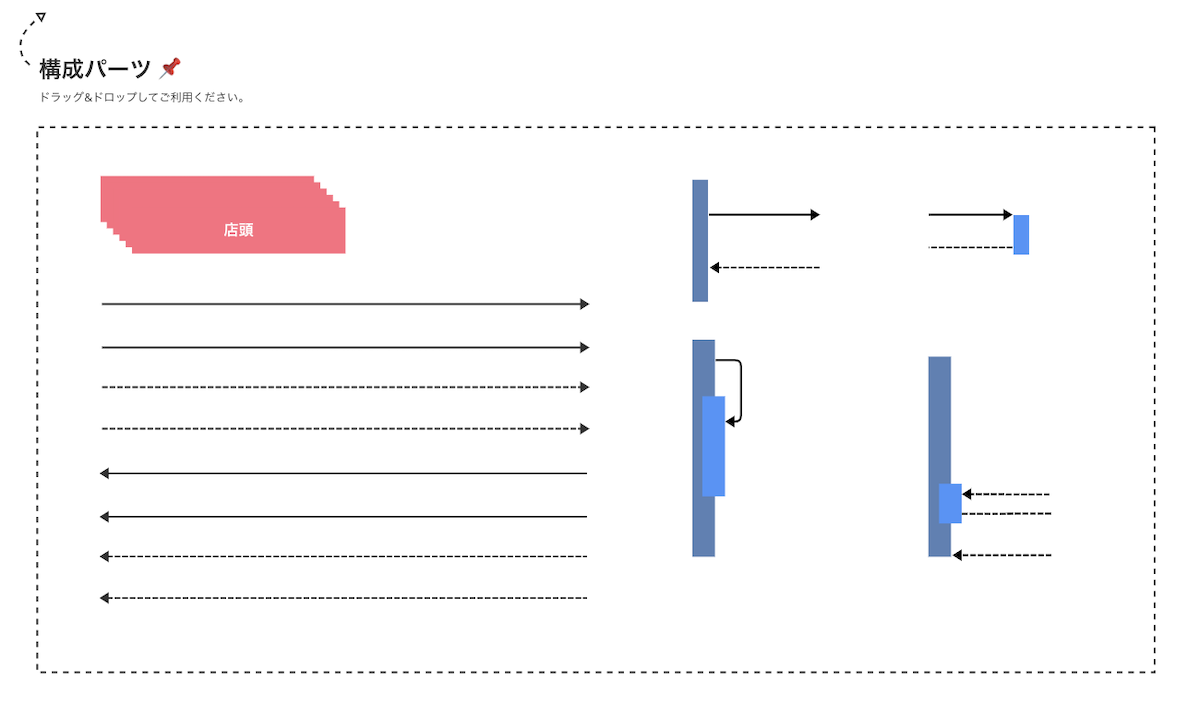

テンプレートをシートに挿入すると、下部に「構成パーツ」が用意されています。必要に応じてご利用ください。
テンプレートをベースに図を作成する
テンプレートをベースに、実際にやってみましょう。
今回はシステム関連ではなく、一般的な「出張申請」を例に、「UMLシーケンス図」のテンプレートを使って作成してみようと思います。

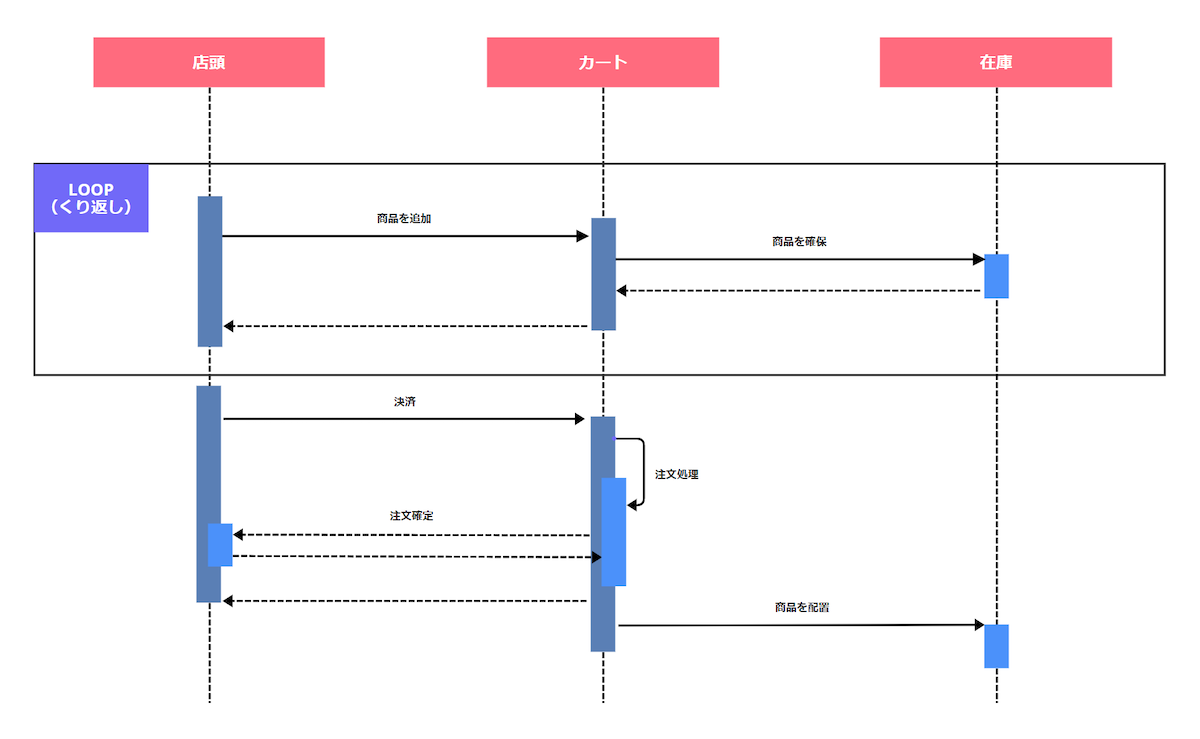

テンプレートを挿入すると、シーケンス図の型がすでにできあがっています。要素やテキストが入っているので、これらを移動したり複製したりして、作成したい図を完成させていきます。

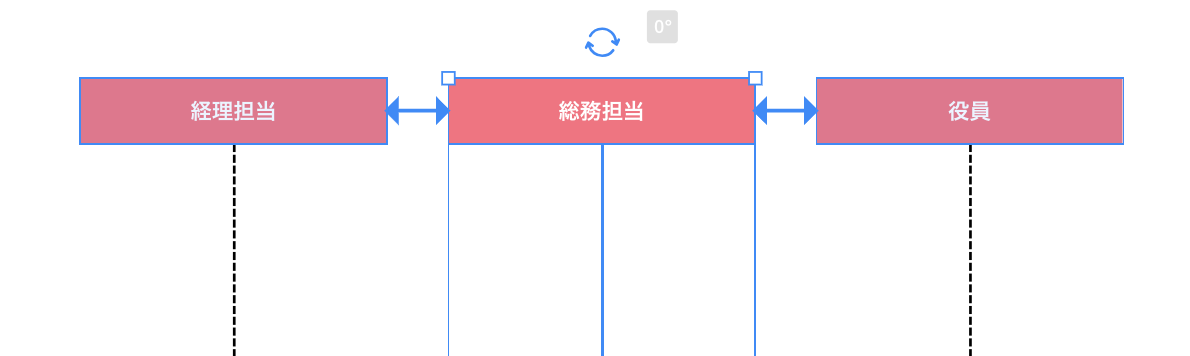

まずは上のピンク色のオブジェクトに、承認のステップとして申請者と承認者を入力します。承認ステップの数に合わせて、オブジェクトを複製していきます。

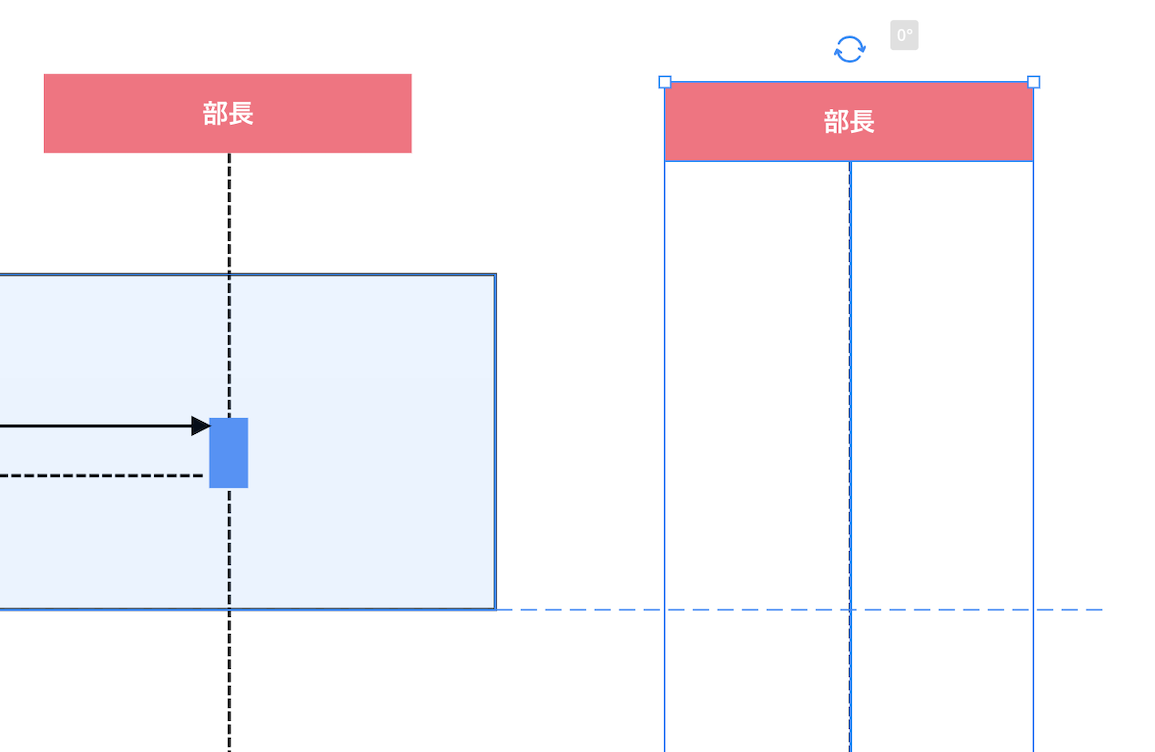

図形をキレイに配置するためのサジェストが表示されます

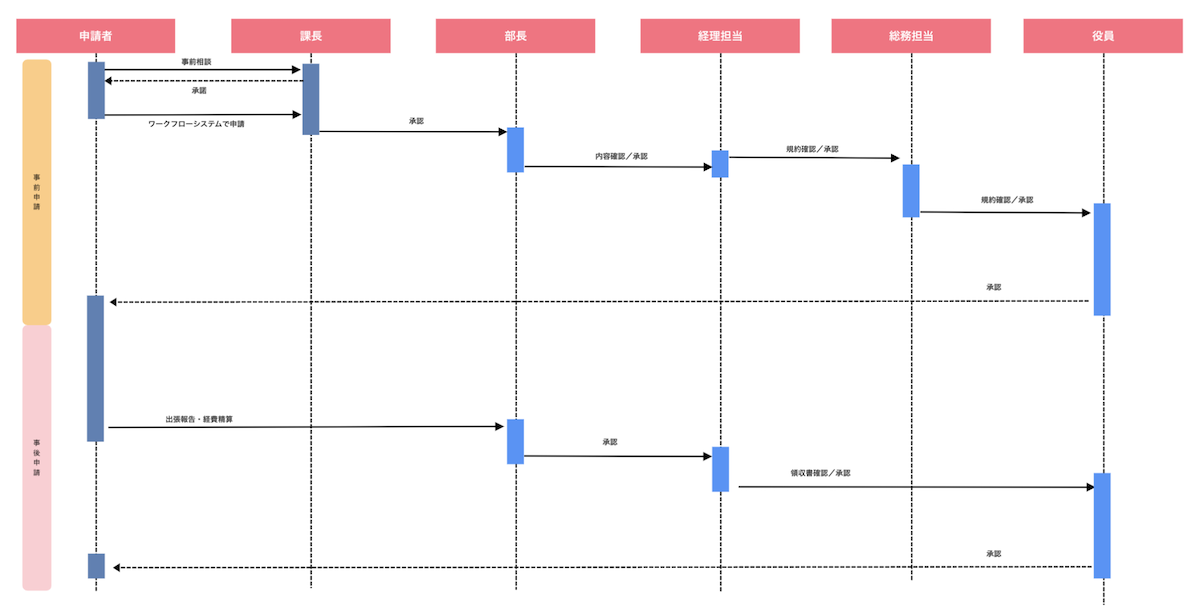

あとは、申請の流れと承認にかかる時間を可視化し、図を作成していくだけです。図形や矢印などのオブジェクトもあらかじめ用意されているので、基本的にコピー＆ペーストで進められます。
このような図を、初心者でも作成できます。テンプレートがあることで、作成する図を事前にイメージしておけることもポイントですね。
※内容はサンプルですのでご了承ください。
Cacooユーザーコミュニティ「Cacoo Connect」について
Cacooの魅力や活用方法をユーザー同士で共有できるユーザーコミュニティ「Cacoo Connect」では、不定期でオフラインイベントやオンラインセミナーを開催しています。
2024年11月には、シーケンス図をテーマにしたオンラインセミナーを実施しました。実演を交えながら、Cacooを使ってシーケンス図を簡単に作成する方法をご紹介しています。
セミナーレポートを公開していますので、ぜひご覧ください！
セミナーレポート「業務やサービスのボトルネックを見える化！Cacooを使ってシーケンス図を簡単に書く方法とは？」 | Cacooブログ
Cacooユーザーコミュニティ「Cacoo Connect」が11月13日（水）に開催したオンラインセミナーのレポートを公開！シーケンス図を…
cacoo.comおわりに
今回は、Cacooのテンプレートを使って簡単にきれいな「シーケンス図」を作成する方法についてご紹介しました。
ほかにもさまざまなテンプレートをご用意しておりますので、システム構成図の作成やプロジェクトのふりかえりなど、幅広くお役立ていただけます。
実際に使ってみたい！という方は、ぜひ30日間の無料トライアルをお試しください。
また、オンライン個別相談会も随時開催しておりますので、お気軽にご相談ください。
Cacooを活用して、日々の業務効率を向上させましょう。
